キャッパー
容器の中栓や蓋を打栓、巻締などの方法で締める装置
ABOUT
高いトルク精度と検知システムで高品質を提供

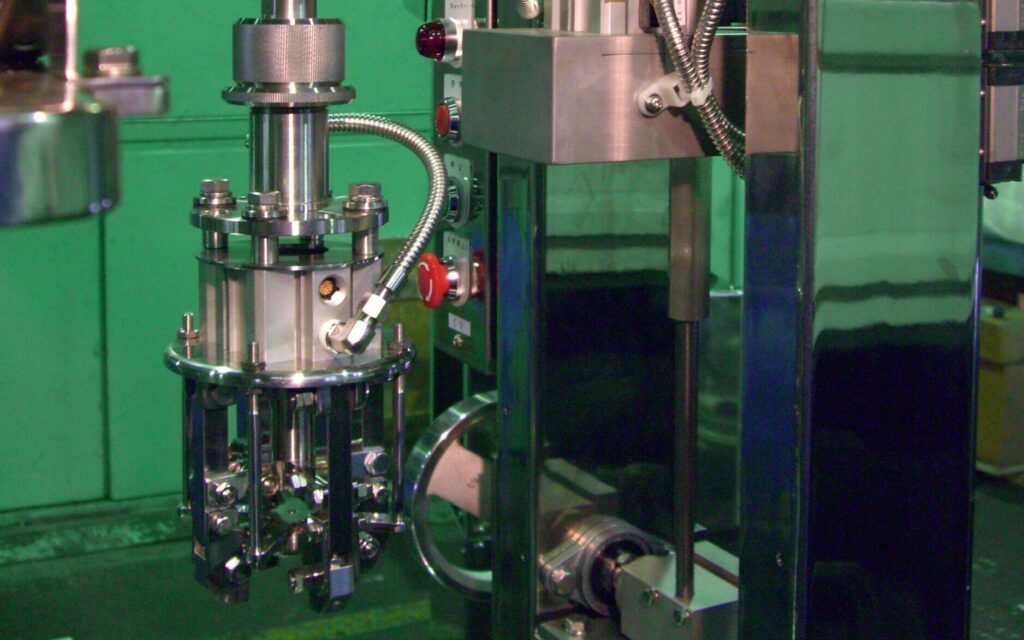

高精度の閉栓トルクやセンサーでの検査など取り扱いに精密さが求められる化学薬品ボトルに対して、高品質なキャッピング作業が出来る装置となります。サーボモーターで一定のトルクでキャップを締め、トルクセンサーでトルク値を出力し判定します。
また四爪式キャッパーヘッドでのスクリュー式キャッパーのほかに押し込み式、加締式など容器と蓋の種類によって対応した装置を製作ることも可能です。さらに一台のキャッパーで多種多様な蓋と瓶に対応したい場合は、キャッパーヘッドを切り替え可能機種にすることで実現します。
高精度の閉栓トルクで締付不良を削減
キャッパーのトルク精度は資材にもよりますがおよそ±0.3N・mになります。サーボモータで一定のトルクでキャップを締め、センサーでトルクの変化を監視し指定トルクまで締め付けます。万が一空回りによる締め付け不良が発生した場合、アラームで知らせます。
各検査センサーで歩留まりを改善
締め付けトルクをトルクセンサーで管理。管理範囲に入っているか監視できます。また斜め締めの不良を専用検知センサーで閉栓した瓶の高さを管理し、キャップが斜めに締まっている製品を検知しはじきます。
多種多様なキャップに対応
押し込み式やスクリュー式、加締式など容器と蓋の種類に応じたキャッパーをオーダーメイドで制作いたします。またキャッパーヘッドを変更できる仕様にすることにより、一台のキャッパー装置で多種類の蓋と瓶に対応できます。
キャップ供給機を追加で全自動仕様が可能
ターレット式装置でキャップを供給します。またカセット内のキャップがなくなったら自動的に別のカセットがセットされるような仕様にすることが可能です。
装置概要および特徴
-
高精度の閉栓トルクで締付不良を削減 -
各検査センサーで歩留まりを改善
-
多種多様なキャップに対応
-
キャップ供給機を追加で全自動仕様が可能
導入仕様例
| 機械名称 | 自動単式キャッパー |
|---|---|
| 納入先 | 化学薬品メーカー様 |
| 能力 | ６０ＢＰＨ |
| 瓶種 | ＱＴ硝子瓶（φ93.5×H233.5×口内径φ26） ＧＡ （把手付）硝子瓶（φ168 ×H307.6×口内径φ27） ＰＧＡ （把手付）樹脂瓶（φ168 ×H312.6×口内径φ27） |
| キャップ種 | ＱＴ瓶用 （樹脂製φ41×H15 平ﾊﾟｯｷﾝ付） ＧＡ瓶用 （樹脂製φ44×H15 平ﾊﾟｯｷﾝ付） ＰＧＡ瓶用（樹脂製φ44×H20 平ﾊﾟｯｷﾝ付） |
| キャップ供給装置 | 12本立カセット方式 ＱＴ瓶用 624個、ＧＡ瓶用キャップ 624個、 ＰＧＡ瓶用キャップ 492個 |
| 締付方法 | メカ式 爪チャック機構 トルク調整はオートドライバーで行います。 (0.5～10.0 N・m の範囲でトルク可変) トルクモニター・設定器付 （クリーンブース内に設置） |
