PRODUCT

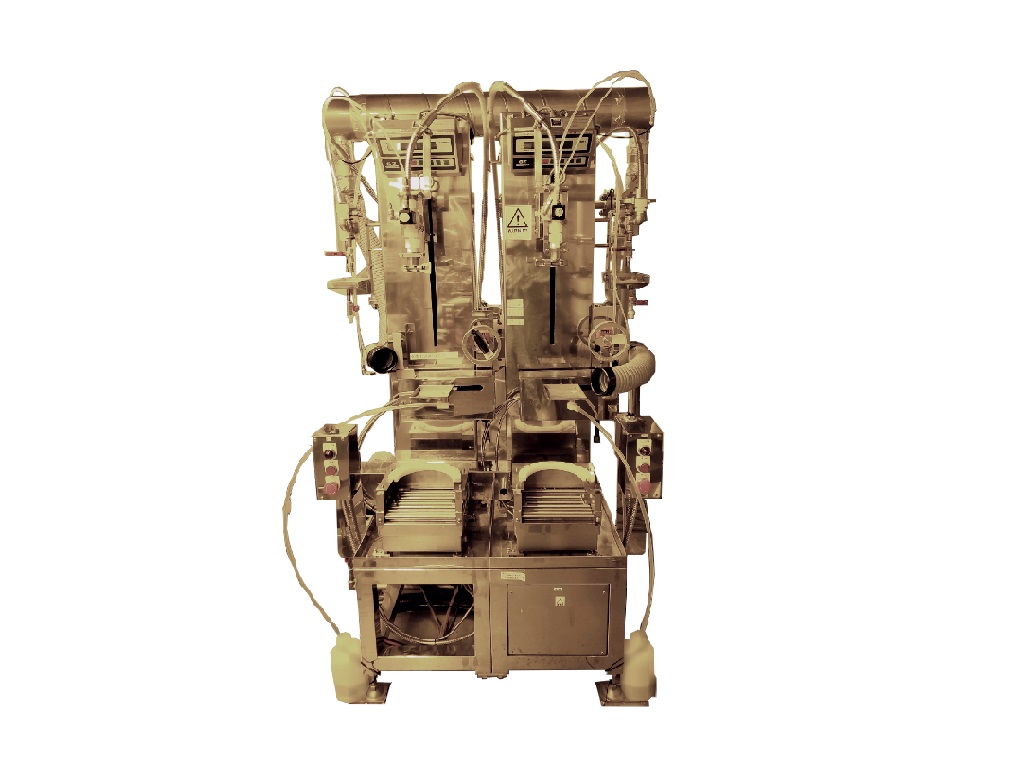

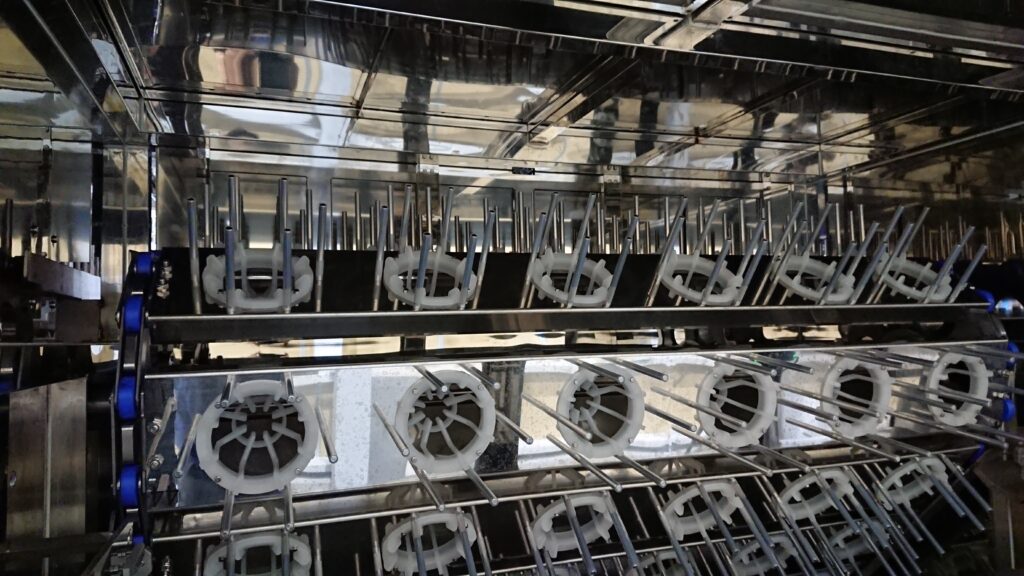

充填機
容器に充填液を充填する装置
ABOUT
標準モデルをベースに現場に合わせてカスタマイズ対応
高純度薬品をはじめ、様々な液状の化学薬品に対応可能な製品です。高純度薬品（フォトレジスト）の充填機においては、安定した高品質をお客様に提供するため、高い精度での充填が可能な重量式充填を主に採用しています。クリーンルーム・ブース内に設備を設置することで、清浄度が維持された環境下で充填が行われます。
防爆においては現場の危険箇所の度合いや、発生ガスの種類によって防爆規格に対応した装置を製作します。国内規格だけではなく、台湾・韓国などの海外規格にも対応可能です。
重量式による精度の高い充填
音叉式力センサ内蔵電子はかりによる重量式充填を基本仕様として、0.1級(JIS B 7604)相当の高い充填精度を達成します。その結果、過充填による薬液のロスを最小限に抑えることができ、材料費の削減につなげることが可能です。また高粘度の液体についても、充填量の正確さを保つことが可能です。
クリーン環境下での充填でパーティクル混入を防ぐ
清浄度ISO規格クラス４～５に対応したクリーンブース内での充填が可能です。クリーンブース天井部に取付けられたファンフィルターよって清浄化した空気を流し込み、充填時におけるパーティクルの混入を防ぎます。
防爆対応で現場の安全を確保
法令に定められた危険箇所に設置する場合、各種防爆構造に対応しています。お客様の要望により「構造規格」および「国際整合指針」のどちらでも設計が可能です。
泡立ちを防止し、容器からの吹き出しを制御
発泡性のある液体でも、ロングノズルで液面上を追従させ、発泡や飛沫を防ぐことが可能になります。また充填スピードとポンプ能力を制御することでも、安定的に泡立たせない充填をすることができます。
強酸性・強アルカリ性の薬品も充填
フレームの素材をステンレスにすることで、ある程度の性質の液体に対応可能となり、機器の劣化も防ぎます。またホースやノズルなど接液面はテフロンで対応し、装置の腐食を防ぎます。
ログでデータ管理
充填量などデータを管理が可能です。トレーサビリティ構築に対応し、データを追うことで作業の効率化や品質の向上を図ることが可能になります。
装置概要および特徴
-
重量式による精度の高い充填 -
クリーン環境下での充填でパーティクル混入を防ぐ
-
防爆対応で現場の安全を確保
-
泡立ちを防止し、容器からの吹き出しを制御
-
強酸性・強アルカリ性の薬品も充填
導入仕様例
| 機械名称 | 3本立重量式充填機 |
|---|---|
| 主な納入先 | 化学薬品メーカー様 |
| 能力 | 90BPH |
| 適用容量 | 1ガロン容器、クォート容器、４Lナウパック容器（アタッチメント切り替え） |
| 充填方法 | 重量制御 |
| 充填精度 | 0.1級(JIS B 7604)相当 |
WORKS
納入事例
STEP
導入までのステップ
STEP01
お問合わせ・ご相談
まずはお問合せフォームから、ご検討中の内容をお聞かせください。
営業担当者からメールやお電話でご連絡差し上げます。
STEP02
ご要望のヒアリング
お打合せにて、お客様のご要望や課題・目的など、ヒアリングいたします。
お打合せは、ご訪問での対面打合せだけではなく、Web会議でのオンライン打合せも実施可能ですので、ご相談ください。
STEP03
基本設計
基本設計として、各種調査・装置の仕様検討を行います。
各種調査として、必要に応じて現地調査を行い、装置の設置環境・条件について詳しく調べていきます。
合わせて、見積金額の提示へ向けて、購入部品の検討も進めていきます。
ヒアリングにてお伺いした内容、調査結果をもとに、装置の計画仕様や、外観、サイズなどがイメージできるCAD図面など、ご提案資料を作成します。
STEP04
御見積書提出・確認
基本設計で検討した内容をもとに御見積書を提示いたします。
新規装置の場合は、ご提案する仕様をまとめた「見積仕様書」、装置のイメージを図面化した「全体計画図」などのご提案資料を合わせてご提出し内容をご確認いただきます。
STEP05
ご発注
お見積・提案内容についてご納得いただけましたら、お客様のご判断後、正式なご依頼確定となります。
STEP06
詳細設計
詳細設計を行い、装置の図面作成を進めていきます。
詳細設計で検討した内容をもとに、装置の概要・仕様を記載した「製作仕様書」、装置全体図や各部の寸法や形状、機構を図示した組立図などの「承認図」を作成します。
※装置改造の場合は、「改造仕様書」「改造組立図」を作成し、ご提出します。内容についてお客様との間で最終確認を行い、図面の承認をいただいた後、
製作図面を作成して詳細設計完了となります。
STEP07
装置製作
製作図面の作成完了後、装置製作を行います。
承認いただいた図面・仕様書に基づいて、部品や資材の購入・加工、組立、配線などの作業を行います。
STEP08
試運転・出荷前立会検査
当社工場内で試運転を行い、装置の動作に問題がないか、要求仕様を満足しているか、妥当性の確認をします。
社内検査後、お客様立会いのもと、出荷前立会検査を実施して、最終確認を行います。
STEP09
現地工事
現地への搬入・据付工事を行い、お客様立会いのもと試運転による最終的な妥当性の確認を行った後、装置の納品となります。
STEP10
完成図書提出・検収確認
現地への装置納品と、「納入図」、「取扱説明書」などをまとめた完成図書の納品をご確認いただいた後、検収確認を行っていただき、納品完了となります。
Q&A
よくあるご質問
お客様から寄せられるよくあるご質問を一覧にまとめさせていただきました
化学薬品では硝子瓶や樹脂容器(NOWPak®、クリーンバリア™ボトルなど)、様々な容器に対応した実績があります。
材質、サイズ共にご要望に合わせて対応可能です。
一部、化粧品や飲料品の容器にも対応しておりますので、詳しくはお問合せフォーム、または営業担当者へご連絡ください。
弊社の充填機は、液体充填のみ対応しています。
高純度薬液、有機溶剤、化学薬品など様々な充填液に対応しています。
詳しくはお問合せフォーム、または営業担当者へご連絡ください。
可能です。容器の搬送、供給、取り出しまで自動で行う装置など、ご要望に合わせて製作することができます。
可能です。多くのお客様がタッチパネルでの制御を導入しています。
保証期間は検収後1年間となります。
当社瑕疵による不具合発生については無償で対応いたします。
装置のレンタルは行っておりません。
