洗瓶乾燥機
容器内外部を水で洗浄し、乾燥及び冷却する装置
ABOUT
高性能洗浄·乾燥による徹底したパーティクル除去
微粒子や異物濃度の管理が必要な超高性能の洗浄を実現する洗瓶乾燥機です。洗浄水・乾燥温風において、高性能・超高性能フィルターを使用し微細な不純物を除去することで、クリーンな洗浄・乾燥を提供しています。また同時に洗浄水や温風を装置内で循環させて再利用を可能にし、省エネルギー・省コストを実現しています。ガロン瓶、クォート瓶、クリーンボトル等の形状・材質ボトルに対応いたします。

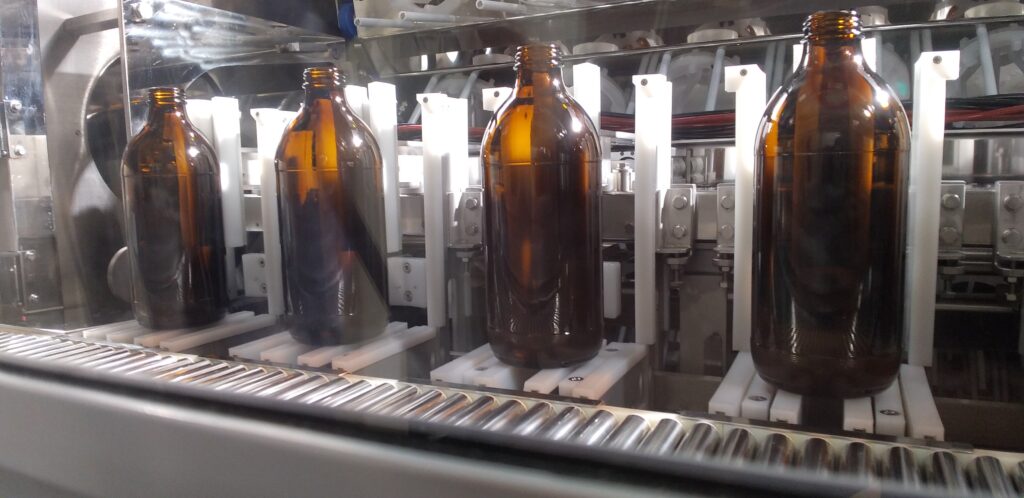

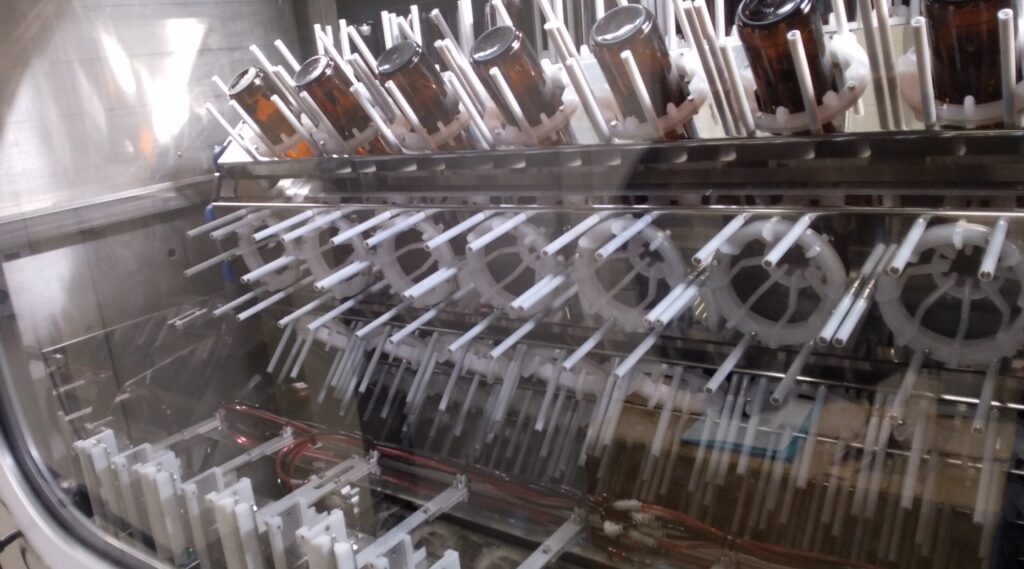

高性能洗浄による微細な汚れの除去
洗浄工程では、フィルターを通過した水温約６０度の超純水で、クォート瓶やクリーンボトル等の内外面の微細な汚れを落としながら洗浄します。微粒子や異物濃度の管理が必要な超高性能の洗浄に対応します。

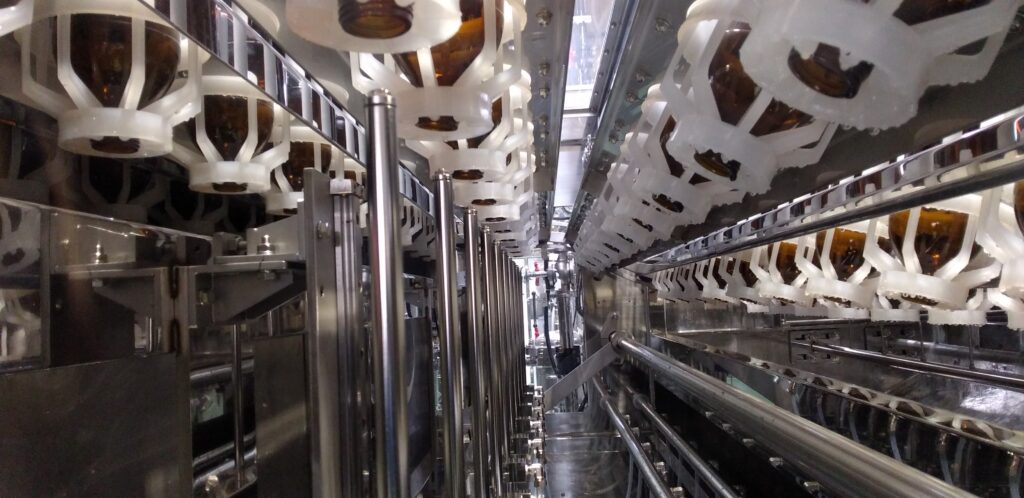

高性能乾燥・冷却によるパーティクル抑制
装置内において、洗浄が終わった瓶は乾燥工程に搬送され、フィルターを通過した温風を吹き付け乾燥させます。乾燥後は冷却工程に搬送され、フィルターを通過した冷風を吹き付け、乾燥時に高温になった瓶を冷却して排出します。乾燥・冷却フィルターにはHEPAフィルターまたはULPAフィルターを採用しており、パーティクルの残留を極限まで抑制しています。
省エネ・省コスト仕様
洗浄工程は予備洗浄・循環洗浄・仕上洗浄の3工程で洗浄をしますが、予備洗浄と循環洗浄では仕上げ洗浄で使用された温水を利用するため無駄なく経済的です。 また乾燥・冷却工程においては冷却排気をブロアーで吸引し、エロフィンヒーターで約80度に加熱し再利用をします。
防爆対応で現場の安全を確保
法令に定められた危険箇所に設置する場合、各種防爆構造に対応できます。防爆規格は、「構造規格」および「国際整合指針」のどちらでも設計が可能です。
ログでデータ管理
洗浄水においては水圧、エアー圧、のデータを管理が可能です。トレーサビリティ構築に対応し、データを追うことで作業の効率化や品質の向上を図ることが可能になります。
装置概要および特徴
-
高性能洗浄による微細な汚れの除去 -
高性能乾燥・冷却によるパーティクル抑制
-
省エネ・省コスト仕様
-
防爆対応で現場の安全を確保
導入仕様例
| 機械名称 | 自動洗瓶乾燥機 |
|---|---|
| 主な納入先 | 化学薬品メーカー様 |
| 能力 | 250BPH |
| 適用容量 | １ガロン瓶 １クォート瓶 (1ガロン瓶‥‥‥ブルーム処理,未処理) |
| 洗浄方法 | 予備洗浄‥‥内１回、外１回（６０℃） 循環水の一部を使用 循環洗浄‥‥内１回、外１回（６０℃） 仕上洗浄‥‥内１回、外１回（５５～６０℃） 超純水の供給を受けプレートヒーターにより加温し、チェック フィルター0.1μmを通し洗浄水とする。 |
| 乾燥方法 | 乾燥は冷却排気をブロアーで吸引し、エロフィンヒーターにより、 約80℃に加熱、ULPAフィルターを通した後、瓶内に吹付、乾燥を行なう。 ５セクション、乾燥時間１２分、風量 約30ｍ3／min |
| 冷却方法 | 冷却はプレフィルター付ブロアーで外部の空気を吸込、中高性能フィルター及びULPAフィルターにて清浄化した空気を瓶内に吹付、冷却を行なう。 ５セクション、冷却時間１２分 吸引空気温度は２３℃以下、空気量は約30ｍ3／min |
WORKS
納入事例
STEP
導入までのステップ
STEP01
お問合わせ・ご相談
まずはお問合せフォームから、ご検討中の内容をお聞かせください。
営業担当者からメールやお電話でご連絡差し上げます。
STEP02
ご要望のヒアリング
お打合せにて、お客様のご要望や課題・目的など、ヒアリングいたします。
お打合せは、ご訪問での対面打合せだけではなく、Web会議でのオンライン打合せも実施可能ですので、ご相談ください。
STEP03
基本設計
基本設計として、各種調査・装置の仕様検討を行います。
各種調査として、必要に応じて現地調査を行い、装置の設置環境・条件について詳しく調べていきます。
合わせて、見積金額の提示へ向けて、購入部品の検討も進めていきます。
ヒアリングにてお伺いした内容、調査結果をもとに、装置の計画仕様や、外観、サイズなどがイメージできるCAD図面など、ご提案資料を作成します。
STEP04
御見積書提出・確認
基本設計で検討した内容をもとに御見積書を提示いたします。
新規装置の場合は、ご提案する仕様をまとめた「見積仕様書」、装置のイメージを図面化した「全体計画図」などのご提案資料を合わせてご提出し内容をご確認いただきます。
STEP05
ご発注
お見積・提案内容についてご納得いただけましたら、お客様のご判断後、正式なご依頼確定となります。
STEP06
詳細設計
詳細設計を行い、装置の図面作成を進めていきます。
詳細設計で検討した内容をもとに、装置の概要・仕様を記載した「製作仕様書」、装置全体図や各部の寸法や形状、機構を図示した組立図などの「承認図」を作成します。
※装置改造の場合は、「改造仕様書」「改造組立図」を作成し、ご提出します。内容についてお客様との間で最終確認を行い、図面の承認をいただいた後、
製作図面を作成して詳細設計完了となります。
STEP07
装置製作
製作図面の作成完了後、装置製作を行います。
承認いただいた図面・仕様書に基づいて、部品や資材の購入・加工、組立、配線などの作業を行います。
STEP08
試運転・出荷前立会検査
当社工場内で試運転を行い、装置の動作に問題がないか、要求仕様を満足しているか、妥当性の確認をします。
社内検査後、お客様立会いのもと、出荷前立会検査を実施して、最終確認を行います。
STEP09
現地工事
現地への搬入・据付工事を行い、お客様立会いのもと試運転による最終的な妥当性の確認を行った後、装置の納品となります。
STEP10
完成図書提出・検収確認
現地への装置納品と、「納入図」、「取扱説明書」などをまとめた完成図書の納品をご確認いただいた後、検収確認を行っていただき、納品完了となります。
Q&A
よくあるご質問
お客様から寄せられるよくあるご質問を一覧にまとめさせていただきました
化学薬品では硝子瓶や樹脂容器(NOWPak®、クリーンバリア™ボトルなど)、様々な容器に対応した実績があります。
材質、サイズ共にご要望に合わせて対応可能です。
一部、化粧品や飲料品の容器にも対応しておりますので、詳しくはお問合せフォーム、または営業担当者へご連絡ください。
ペットボトルのボトリングシステムの製作実績はありません。
その他の飲料品容器では、リターナブルびんの洗瓶装置、ウォーターサーバー用ボトルの充填装置など様々な製作実績があります。
弊社は近年、高付加価値な化学薬品、医薬品などを対象とした装置の製作に注力しており、今後さらに発展させるべく研究·開発を進めております。
可能です。容器の搬送、供給、取り出しまで自動で行う装置など、ご要望に合わせて製作することができます。
対応可能です。条件によりますが、新瓶、再利用瓶ともに洗浄できます。
まずはお問合せフォームよりご相談ください。
可能です。多くのお客様がタッチパネルでの制御を導入しています。
保証期間は検収後1年間となります。
当社瑕疵による不具合発生については無償で対応いたします。
装置のレンタルは行っておりません。
