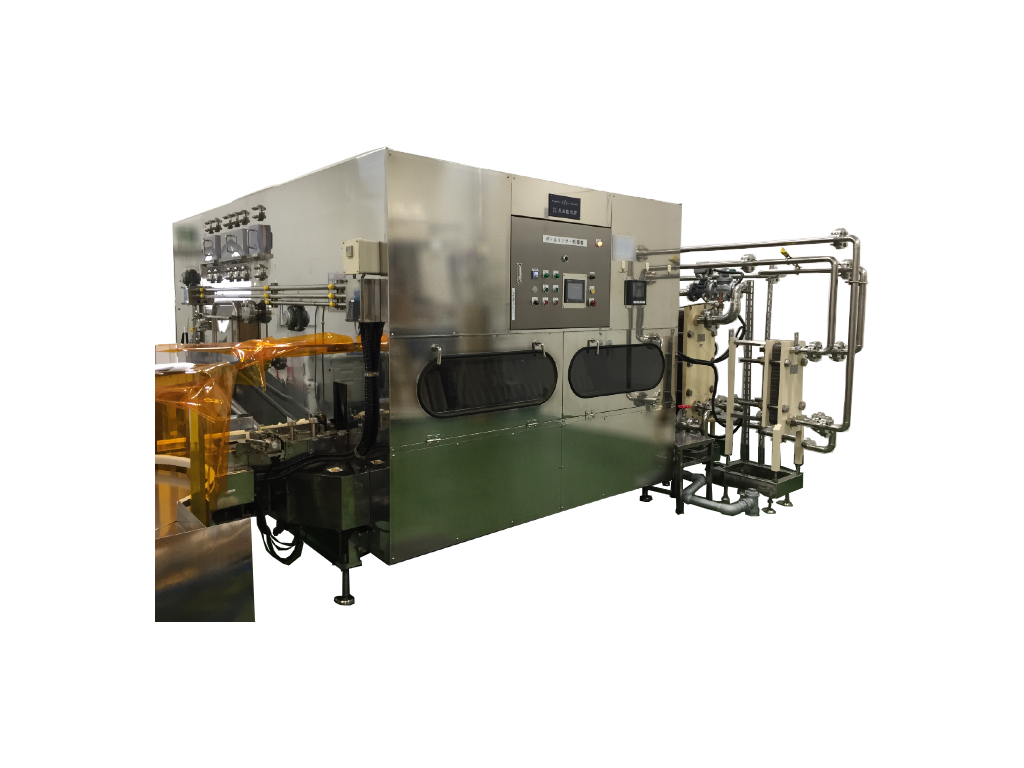

洗瓶機・ボトルリンサー
フィルターを通して生成された超純水や純水で容器内外を洗浄し、クリーンエアによるエアブローで水切りを行う装置です。





ABOUT
精製水による容器洗浄とクリーンエアによる水切り
フィルターを通して生成された超純水や純水で容器内外を洗浄し、クリーンエアによるエアブローで水切りを行う装置です。0.01μmレベルのエアフィルターを使用しエアーの不純物を除去することで、洗浄対象物に汚れを付着させない構造が実現可能となっております。同時にこれらのフィルターを使用することで、洗浄水やエアーを循環させ、再利用を可能にし、省エネルギー・省コストを実現しています。ガロン瓶、樹脂容器等の幅広い形状・材質ボトルに対応可能になります。
超純水での洗浄による微細な汚れの除去
水温約60度の超純水や精製水で、ガロン瓶や樹脂容器などの内外面の微細な汚れを水圧で落としながら洗浄します。
省エネ・省コスト仕様
予備洗浄・循環洗浄・仕上洗浄の3工程での洗浄仕様の場合、予備洗浄と循環洗浄では仕上げ洗浄で使用された水を利用するため無駄なく経済的です。
洗浄データ管理で洗浄状況を可視化
洗浄水においては水圧、エアー圧、流量などのデータを管理が可能です。内部トレーサビリティ構築に対応し、データを追うことで作業の効率化や品質の向上を図ることが可能になります。
処理能力やコストに応じて半自動・全自動に対応
低処理能力に適した半自動ロータリー式と、高処理能力に適した全自動式の2タイプに対応可能です。コストの関係で半自動タイプを導入し、稼働状況などの様子を見た後、全自動式に改造を出来るような仕様にすることが可能です。
装置概要および特徴
-
超純水・純水での洗浄による微細な汚れの除去
-
省エネ・省コスト仕様
-
洗浄データ管理で洗浄状況を可視化
-
処理能力やコストに応じて半自動・全自動に対応
導入仕様例
機械名称 | セミボトルリンサー |
---|---|
主な納入先 | 化学薬品メーカー様 |
能力 | 150 BPH |
適用容量 | ① 1ℓグレーボトル 材質:HDPE ② 1G樹脂製品容器 材質:HDPE ③ 1G樹脂製品容器 材質:HDPE ④ 1G硝子製品容器 φ材質:ガラス |

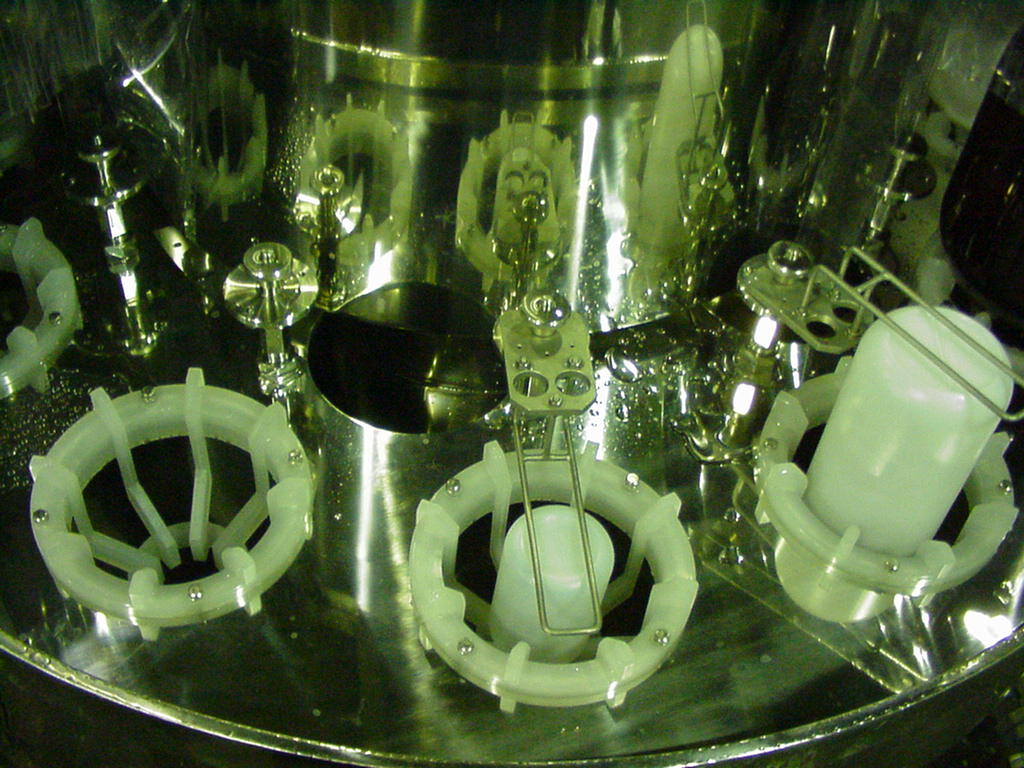

洗浄方法 | 1) 容器仕上げ洗浄 ・内洗浄・・・ノズル挿入式(エアーシリンダー駆動) ノズル挿入深:1G …肩口付近 ・外洗浄・・・固定シャワー式 2) キャップ仕上げ洗浄 ・内洗浄・・・固定ノズル式 ・外洗浄・・・固定ノズル式×1セクション ノズルサイズ:内径 …φ7.53 3) 容器水切りエアーブロー ・内部水切り・・・ノズル挿入式(モーター駆動) 4) キャップ水切りエアーブロー ・内部水切り・・・固定ノズル式×1セクション ・外部水切り・・・固定ノズル式×1セクション |
