充填・キャッパー一体型

充填機、キャッパーを一体型とした装置

ABOUT

医薬品に特化した一体型装置

高度な品質管理と生産体制が必要な医薬品向けの充填製品になります。充填~キャッピングの作業をクリーンブース内で同時に行うことが可能です。

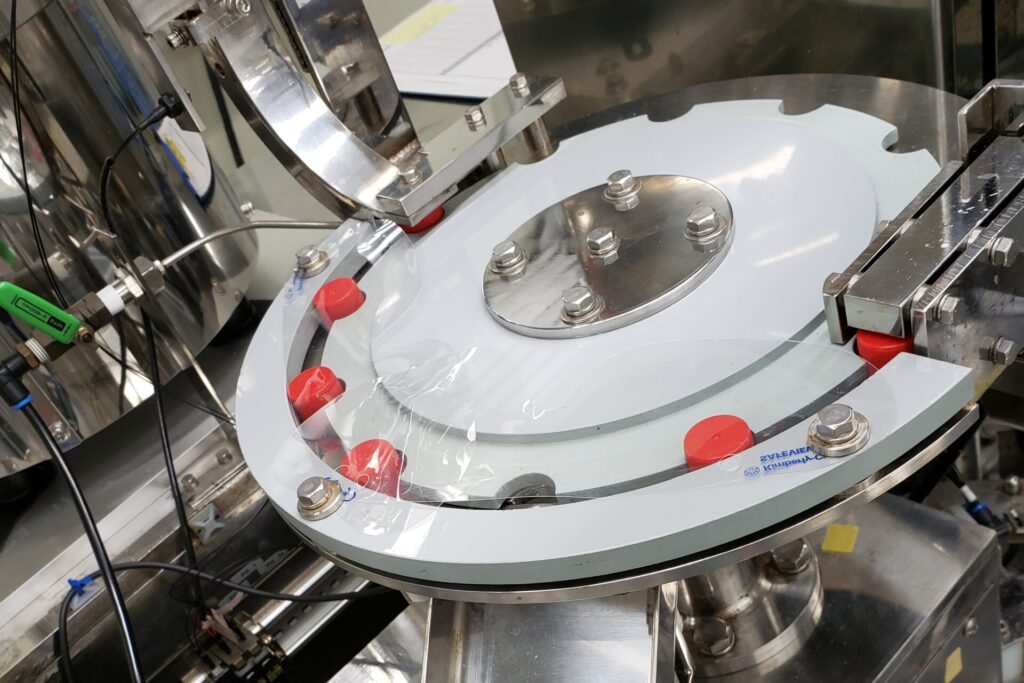

またターンテーブルを使用することで、省スペースでの多品種および少量生産を実現しています。一連の作業を一つの装置で行うため、作業人員を大幅に割くことがありません。



スピード·精度が高い充填

定量式のピストン式充填(2段充填)を採用することで、スピーディーに充填することが可能です。また精度においては80ml程度の充填で±0.5l以下で充填できます。

高精度の閉栓トルクで締付不良を削減

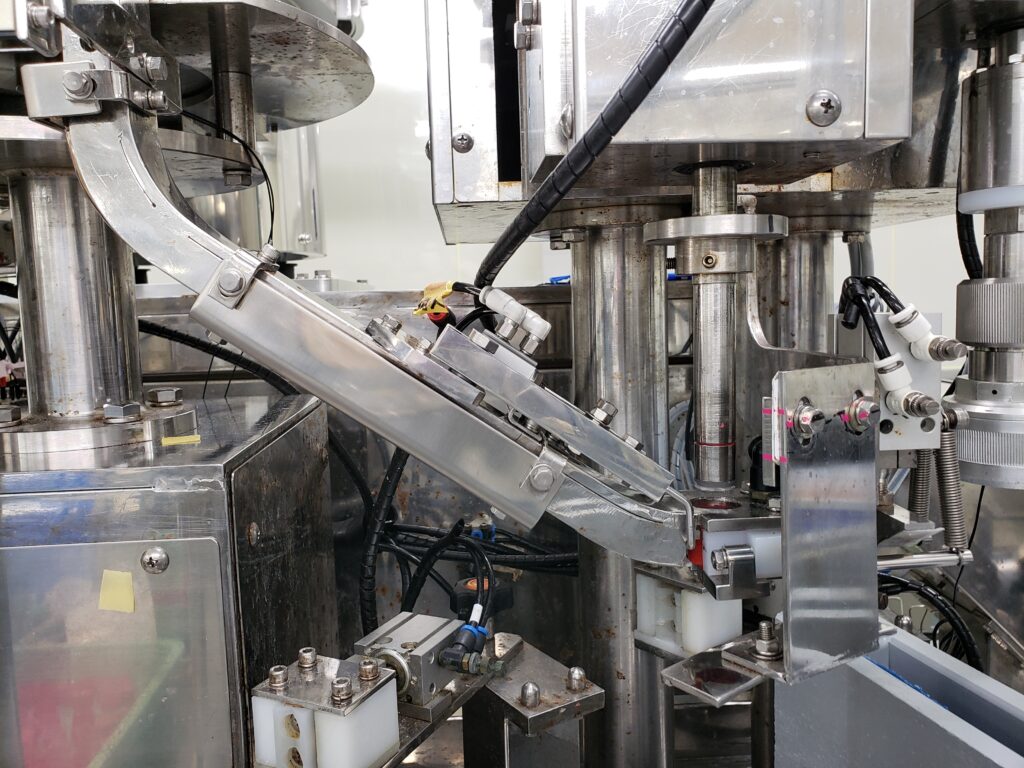

キャッパーのトルク精度は資材にもよりますがおよそ±0.1N・mになります。スクリューキャッパーで指定トルクまでキャップを締め、万が一空回りによる締め付け不良が発生した場合、アラームで知らせます。

クリーン環境下での充填でパーティクル混入を徹底的に防ぐ

清浄度ISO規格クラス5に対応したクリーンブース内で開栓~充填~閉栓の一連の工程が行われます。クリーンブース天井部に取付けられたファンフィルターよって清浄化した空気を流し込み、充填時におけるパーティクルの混入を防ぎます。半導体設備並みの清浄度が必要な場合に最適な装置となります。

省スペース·省コストを実現

コンパクトな装置のため空きスペースがあまりない生産現場でも設置可能です。また同一装置内で一連の作業を行うため、オペレーターを一名で運転することが可能です。

ログでデータ管理

充填量などデータを管理が可能です。トレーサビリティ構築に対応し、データを追うことで作業の効率化や品質の向上を図ることが可能になります。

装置概要および特徴

  • スピード・精度が高い充填
  • 高精度の閉栓トルクで締付不良を削減
  • クリーン環境下での充填でパーティクル混入を徹底的に防ぐ
  • 省スペース・省コストを実現

導入仕様例

機械名称 充填・中栓・キャッパー機
主な納入先 医薬品メーカー様
対応充填液 点眼液
能力 20BPM
適用容量 PP5mL 2種 PE5mL 1種 PE10mL 1種
締め付け方法・締めトルク エアーチャック オートドライバー 締め付けトルク1.47N・m調整範囲±20%
充填方法 ピストン式

STEP

導入までのステップ

STEP01

お問合わせ・ご相談

まずはお問合せフォームから、ご検討中の内容をお聞かせください。
営業担当者からメールやお電話でご連絡差し上げます。

STEP02

ご要望のヒアリング

お打合せにて、お客様のご要望や課題・目的など、ヒアリングいたします。
お打合せは、ご訪問での対面打合せだけではなく、Web会議でのオンライン打合せも実施可能ですので、ご相談ください。

STEP03

基本設計

基本設計として、各種調査・装置の仕様検討を行います。
各種調査として、必要に応じて現地調査を行い、装置の設置環境・条件について詳しく調べていきます。
合わせて、見積金額の提示へ向けて、購入部品の検討も進めていきます。
ヒアリングにてお伺いした内容、調査結果をもとに、装置の計画仕様や、外観、サイズなどがイメージできるCAD図面など、ご提案資料を作成します。

STEP04

御見積書提出・確認

基本設計で検討した内容をもとに御見積書を提示いたします。
新規装置の場合は、ご提案する仕様をまとめた「見積仕様書」、装置のイメージを図面化した「全体計画図」などのご提案資料を合わせてご提出し内容をご確認いただきます。

STEP05

ご発注

お見積・提案内容についてご納得いただけましたら、
お客様のご判断後、正式なご依頼確定となります。

STEP06

詳細設計

詳細設計を行い、装置の図面作成を進めていきます。
詳細設計で検討した内容をもとに、装置の概要・仕様を記載した「製作仕様書」、装置全体図や各部の寸法や形状、機構を図示した組立図などの「承認図」を作成します。
※装置改造の場合は、「改造仕様書」「改造組立図」を作成し、ご提出します。内容についてお客様との間で最終確認を行い、図面の承認をいただいた後、製作図面を作成して詳細設計完了となります。

STEP07

装置製作

製作図面の作成完了後、装置製作を行います。
承認いただいた図面・仕様書に基づいて、部品や資材の購入・加工、組立、配線などの作業を行います。

STEP08

試運転・出荷前立会検査

当社工場内で試運転を行い、装置の動作に問題がないか、要求仕様を満足しているか、妥当性の確認をします。
社内検査後、お客様立会いのもと、出荷前立会検査を実施して、最終確認を行います。

STEP09

現地工事

現地への搬入・据付工事を行い、お客様立会いのもと試運転による最終的な妥当性の確認を行った後、装置の納品となります。

STEP10

完成図書提出・検収確認

現地への装置納品と、「納入図」、「取扱説明書」などをまとめた完成図書の納品をご確認いただいた後、検収確認を行っていただき、納品完了となります。

Q&A

よくあるご質問

お客様から寄せられるよくあるご質問を一覧にまとめさせていただきました

医薬品では薬規格瓶、試薬ボトルなど、様々な容器に対応した実績があります。
材質、サイズ共にご要望に合わせて対応可能です。
詳しくは、お問合わせフォーム、または営業担当者へご連絡ください。

弊社の充填機は、液体充填のみ対応しています。

可能です。容器の搬送、供給、取り出しまで自動で行う装置など、ご要望に合わせて製作することができます。

可能です。多くのお客様がタッチパネルでの制御を導入しています。

保証期間は検収後1年間となります。
当社瑕疵による不具合発生については無償で対応いたします。

装置のレンタルは行っておりません。
