洗瓶乾燥機

容器内外部を水で洗浄し、乾燥及び冷却する装置

ABOUT

高純度薬液分野で活かした高性能洗浄·乾燥を提供

高純度薬液分野で積み上げた技術力を活かした、医薬品向け高性能の洗浄装置です。通常、製薬業界においても求められる清浄度はISO規格クラス5ですが、その上のクラスにも対応しており、ミクロンサイズの微粒子やppmオーダーの異物濃度の管理を実現いたします。洗浄水・乾燥のための温風において、高性能フィルターを使用し微細な不純物を除去することで、クリーン環境下で除染をしています。

また同時にこれらのフィルターを使用することで、洗浄水や温風を装置内で循環させることで再利用を可能にし、省エネルギー・省コストを実現しています。



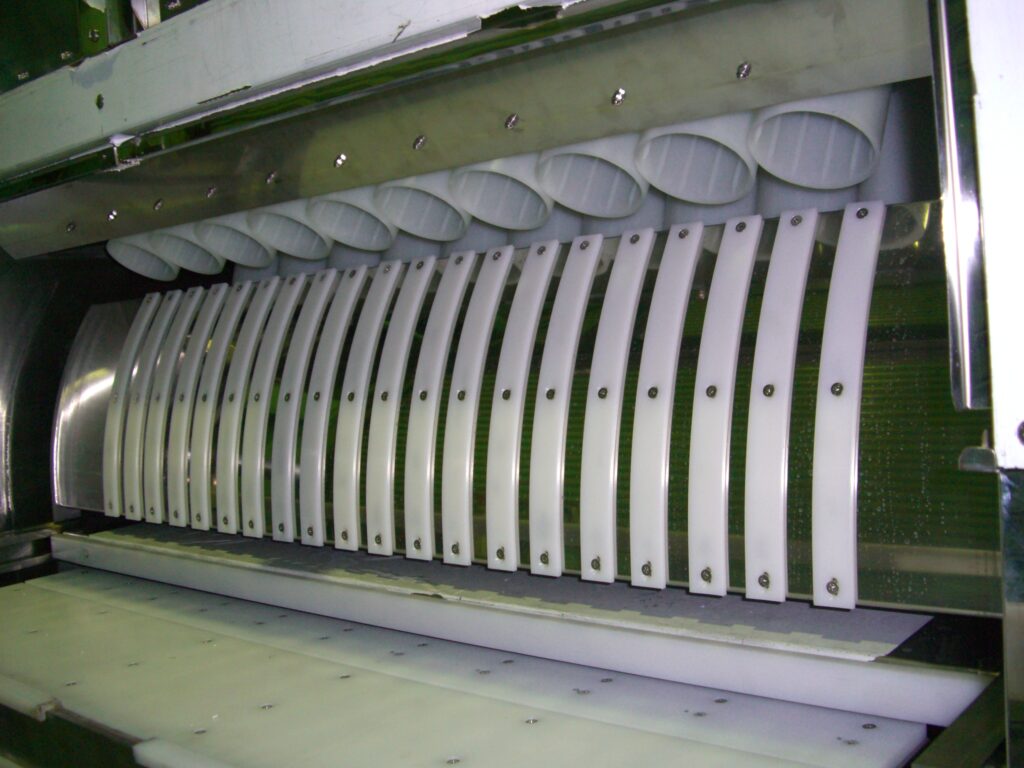

高性能洗浄による微細な汚れの除去

洗浄工程では、フィルターを通過した水温約60度の超純水で、ガラス瓶の内外面の微細な汚れを落としながら洗浄します。お客様の要望により、ミクロンサイズの微粒子やppmオーダーの異物濃度の管理が必要な高性能の洗浄に対応します。

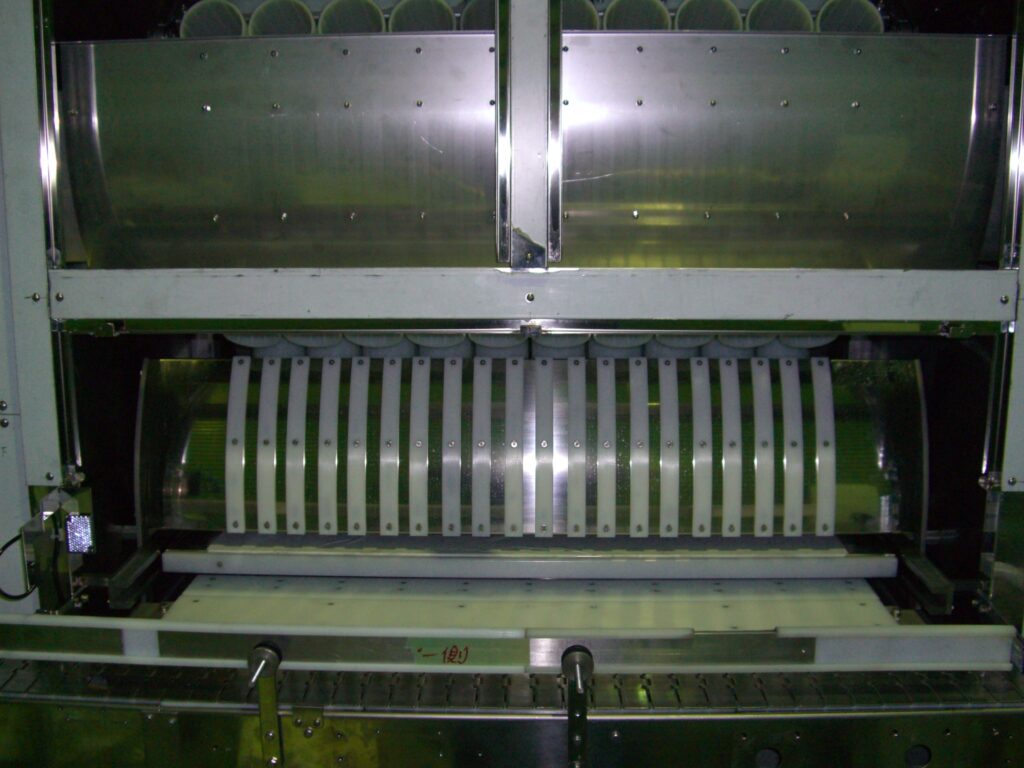

高性能乾燥・冷却によるパーティクル抑制

装置内において、洗浄が終わった瓶は乾燥工程に搬送され、フィルターを通過した約80度の温風を吹き付け乾燥させます。乾燥後は冷却工程に搬送され、フィルターを通過した冷風を吹き付け、乾燥時に高温になった瓶を冷却して排出します。乾燥・冷却フィルターにはHEPAフィルターまたはULPAフィルターを採用しており、パーティクルの残留を極限まで抑制しています。

省エネ·省コスト仕様

洗浄工程は予備洗浄・循環洗浄・仕上洗浄の3工程で洗浄をしますが、予備洗浄と循環洗浄では仕上げ洗浄で使用された温水を利用するため無駄なく経済的です。 また乾燥・冷却工程においては冷却排気をブロアーで吸引し、エロフィンヒーターで加熱し再利用をします。

防爆対応で現場の安全を確保

法令に定められた危険箇所に設置する場合、各種防爆構造に対応しています。お客様の要望により「構造規格」および「国際整合指針」のどちらでも設計が可能です。

ログでデータ管理

洗浄水においては水圧、エアー圧、流量のデータを管理が可能ですトレーサビリティ構築に対応し、データを追うことで作業の効率化や品質の向上を図ることが可能になります。

装置概要および特徴

  • 高性能洗浄による微細な汚れの除去
  • 高性能乾燥・冷却によるパーティクル抑制
  • 省エネ・省コスト仕様
  • 防爆対応で現場の安全を確保
  • ログでデータ管理

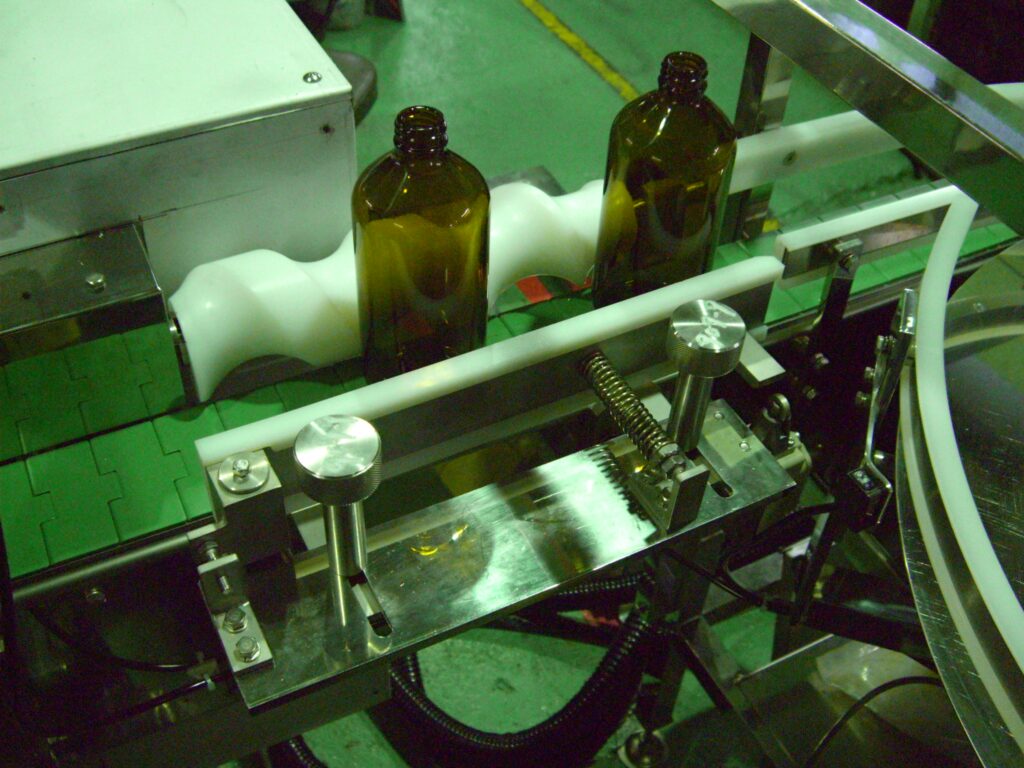

導入仕様例

機械名称 12本立洗瓶乾燥機
主な納入先 製薬メーカー様
能力 80BPM(30~80BPM可変)
適用容量 ガラス丸瓶(100ml) φ44.8×128.5H(口内径φ13.3) ガラス角瓶(250ml) 65×44×190H(口内径φ18.9) ガラス丸瓶(300ml) φ79×206H(口内径φ16) ガラス丸瓶(500ml) φ76.5×176.5H(口内径φ17.5)
洗浄方法 予備洗浄‥‥内1回、外1回(60℃) 循環タンク内温水を分岐して間欠噴射洗浄 内洗はストレートノズル・外洗はスプレーノズル 循環洗浄‥‥内2回、外2回(60℃) 連続噴射洗浄。洗浄温度約50℃程度 内洗はストレートノズル・外洗はストレートノズル 仕上洗浄‥‥内1回、外1回(55~60℃) 間欠噴射洗浄。 内洗はストレートノズル・外洗はスプレーノズル
乾燥方法 室外から供給された空気を、エロフィンヒーターで80℃に加熱し、HEPAフィルターを通し清浄化した温風をノズルで瓶内に吹込む

STEP

導入までのステップ

STEP01

お問合わせ・ご相談

まずはお問合せフォームから、ご検討中の内容をお聞かせください。
営業担当者からメールやお電話でご連絡差し上げます。

STEP02

ご要望のヒアリング

お打合せにて、お客様のご要望や課題・目的など、ヒアリングいたします。
お打合せは、ご訪問での対面打合せだけではなく、Web会議でのオンライン打合せも実施可能ですので、ご相談ください。

STEP03

基本設計

基本設計として、各種調査・装置の仕様検討を行います。
各種調査として、必要に応じて現地調査を行い、装置の設置環境・条件について詳しく調べていきます。
合わせて、見積金額の提示へ向けて、購入部品の検討も進めていきます。
ヒアリングにてお伺いした内容、調査結果をもとに、装置の計画仕様や、外観、サイズなどがイメージできるCAD図面など、ご提案資料を作成します。

STEP04

御見積書提出・確認

基本設計で検討した内容をもとに御見積書を提示いたします。
新規装置の場合は、ご提案する仕様をまとめた「見積仕様書」、装置のイメージを図面化した「全体計画図」などのご提案資料を合わせてご提出し内容をご確認いただきます。

STEP05

ご発注

お見積・提案内容についてご納得いただけましたら、お客様のご判断後、正式なご依頼確定となります。

STEP06

詳細設計

詳細設計を行い、装置の図面作成を進めていきます。
詳細設計で検討した内容をもとに、装置の概要・仕様を記載した「製作仕様書」、装置全体図や各部の寸法や形状、機構を図示した組立図などの「承認図」を作成します。
※装置改造の場合は、「改造仕様書」「改造組立図」を作成し、ご提出します。内容についてお客様との間で最終確認を行い、図面の承認をいただいた後、
製作図面を作成して詳細設計完了となります。

STEP07

装置製作

製作図面の作成完了後、装置製作を行います。
承認いただいた図面・仕様書に基づいて、部品や資材の購入・加工、組立、配線などの作業を行います。

STEP08

試運転・出荷前立会検査

当社工場内で試運転を行い、装置の動作に問題がないか、要求仕様を満足しているか、妥当性の確認をします。
社内検査後、お客様立会いのもと、出荷前立会検査を実施して、最終確認を行います。

STEP09

現地工事

現地への搬入・据付工事を行い、お客様立会いのもと試運転による最終的な妥当性の確認を行った後、装置の納品となります。

STEP10

完成図書提出・検収確認

現地への装置納品と、「納入図」、「取扱説明書」などをまとめた完成図書の納品をご確認いただいた後、検収確認を行っていただき、納品完了となります。

Q&A

よくあるご質問

お客様から寄せられるよくあるご質問を一覧にまとめさせていただきました

医薬品では薬規格瓶、試薬ボトルなど、様々な容器に対応した実績があります。
材質、サイズ共にご要望に合わせて対応可能です。
詳しくは、お問合わせフォーム、または営業担当者へご連絡ください。

ペットボトルのボトリングシステムの製作実績はありません。
その他の飲料品容器では、リターナブルびんの洗瓶装置、ウォーターサーバー用ボトルの充填装置など様々な製作実績があります。
弊社は近年、高付加価値な化学薬品、医薬品などを対象とした装置の製作に注力しており、今後さらに発展させるべく研究·開発を進めております。

可能です。容器の搬送、供給、取り出しまで自動で行う装置など、ご要望に合わせて製作することができます。

対応可能です。条件によりますが、新瓶、再利用瓶ともに洗浄できます。

可能です。多くのお客様がタッチパネルでの制御を導入しています。

保証期間は検収後1年間となります。
当社瑕疵による不具合発生については無償で対応いたします。

装置のレンタルは行っておりません。
